无感式门禁定员系统

设

计

方

案

重庆旺皓安防技术有限公司

2023年8月

目 录

系统亮点 3

公司优势 3

第一章 设计背景 4

1.1设计背景 4

1.2系统作用 4

1.3系统功能 5

第二章 系统概述 7

2.1系统概述 7

2.2系统架构 8

2.3工作机制 9

第三章 设备介绍 11

3.1微型超脑摄像机 11

3.2显示屏 13

3.3集中控制箱 14

3.4语音报警喇叭 14

3.5语音对讲 15

3.6服务器 16

3.7软件平台 17

第四章 系统优势 20

第五章 试点场景分析与设计 23

5.1 试点1 23

5.2 试点2 25

第六章 无感定员系统配置清单及报价 28

第七章 质保与售后 31

第八章 公司简介 32

第九章 近期公司部分业绩表 36

系统亮点

●系统为公司自主研发，可根据不同客户需求定制开发。

●系统对标行业主管部门政策、规范、标准，实时开发新功能。且后续免费升级，让贵公司使用无忧。

●系统具有防事件丢失功能，即网络中断时，自动暂存识别比对结果，网络恢复时，自动推送至管理中心，保证了数据的连续完整性。暂存数据可达10万条。

●系统比对正确率＞99%，比对响应时间＜2秒。

●系统同屏同步最大完成30人比对。

公司优势

●经验优势：公司独立开发的无感式门禁定员系统已在黑龙江齐齐哈尔某军工企业生产线、湖南南岭民用爆破器材有限公司平江分公司、重庆市两个集团7条生产点、8条炸药生产线，38家民用爆破器材销售公司炸药仓库等单位成功投入使用。

●技术优势：在弱电工程和防雷工程领域，经过十八年的技术沉淀，所设计施工的弱电工程系统运行稳定，安装工艺标准，尤其是防雷工程，凡我公司安装防雷工程摄像机从未被雷击伤击毁。而我公司也是全国少有能把弱电系统及防雷工程完美结合的公司。

●团队优势：公司在软硬件方面均有独立的开发技术团队，可根据客户需求定制开发。。

●规范优势：实时学习行业主管部门的规范要求，不会因选型过高而造成浪费，也不会为了降低成本而配置过低，使客户造成更大的损失。

●售后优势：线上+线下，响应及时，技术标准，服务到位。。

●资源优势：对行业熟悉，能根据公司特点，结合客户实际需求，提出可行性方案，以供贵公司参考。

●信誉优势：公司以诚信为本，质量为先，十八年来深受客户赞誉，公司无一例因技术不到位或承诺不兑现而被投诉。

第一章 设计背景

1.1设计背景

无感式门禁定员系统采用无障碍智能化门禁技术，是一套可对危险作业场所进行人员（车辆）进出数量统计、工房人数统计、人员身份识别、满员提示、超员报警以及对人员身份信息、工房报警信息自动记录的智能化系统。本系统主要应用于生产工房，采用智能视频分析技术，基于无感式管控工房各个通道，符合（兵质安字〔2023〕67号）文件的相关要求。

1.2系统作用

无感式门禁定员系统主要应用于生产工房，通过对工房通道的管控，实现对工房内人数的控制、管理、提示、报警和记录，严防“三违”、“四超”，具体可以发挥以下作用。

1）提高生产线安全技术保障能力

本系统智能视频分析技术，限制生产线工房的场内人数，做到人员出入自动记录，超员自动报警，切实保障工作人员的人身安全，提高行业生产安全技术保障能力。

2）降低安全事故发生可能性

大量实践表明，由于管理部门缺乏监督检查，在生产中人的麻痹大意、失职、差错、经验、精神等方面的原因，造成的事故占了极大的比重。不容置疑，事故中人的因素占主导。本系统能够有效控制场所内人员的数量，避免无关人员的进入，从而减少事故中人的因素，降低事故发生的可能性。

3）有效控制安全事故人身伤害范围

生产工房将空间分割成为若干独立区域，并采取严格的隔离措施。当某一区域发生事故时，不会波及其它区域，以避免发生连锁反应。通过本系统即可控制整个危险区域的人员数量，也可以控制单一区域的人员数量；监督整体工作区域人员的流动，避免人员在单一区域超员，从而控制事故发生时所造成的人身伤害范围。

4）有效控制安全事故范围和等级

本系统通过企业相关要求设定工房人员数量上限，对场所内人员数量的进行控制，仅允许规定数量的人员进入。当事故发生时，仅会对规定数量的人员造成伤害，不会无限度的扩大伤害范围，从而实现对事故等级的控制。

1.3系统功能

1.实时显示人员信息

实时统计库区内人数，记录人员出入工房信息，并实时（2秒内）在前端显示屏及管理中心显示；

显示内容：入场人员照片、姓名、进入区域、进入通道、进入时间。

2.报警或语音提示功能

前端对进入区域人员四种状态进行语音提示（2秒内）：

A 正常进入。

B 区域满员。

C 区域超员。

D 非法闯入。

管理中心对进入区域人员两种状态进行语音提示（两秒内）：

A 区域超员。

B 非法闯入。

3.区域人数自行设定

系统可自行设定进入区域人数上限，人数达到设定上限时，前端语音提示及后台管理中心声音报警。

4.多人比对

微型超脑摄像机可以同时对多人身份进行识别比对，最大同时比对人数30人。

5.数据完整性

事件丢失，离线推送：网络中断时，前端设备将比对结果暂存在本地摄像机，网络恢复后自动向服务器推送。本地存储数据最大可达10万条。具备故障自诊断、软件防篡改功能。

6.消警功能

未注册人员进入时，前端语音提示非法入侵，管理中心语音提示非法入侵、操作员手动消警后，警告同时在管理中心及前端消除。

7.访客功能

访客通过摄像头实时采集访客人脸信息（或本地导入照片）上传系统，访客可设置有效期和区域；访客超出规定时间及超出访问区域时，同时在前端及管理中心报警。

8.防人员折返

系统可防止人员在进入区域时任意位置，折返后造成的数据不准确。

9.车辆车牌识别

微型超脑摄像机可同时识别通道内人员，车辆信息，也可以通过车牌识别判断进出通道内的车辆总数。

10.数据存储

自动记录与存储：自动保存事件信息，实时上传至和区域服务器进行存储。用户可自定义数据容灾备份，存储时间不设上限，根据企业自身需求，通过增加硬盘容量自行扩容。

11.报警日志查询

可通过时间、区域、通道、人员、车辆信息进行分类查询进出记录、非法闯入记录。

12.分级权限设置

基于角色的管理权限系统，可根据用户角色分配不同的厂区区域对应的权限。

13.设备保护

前端集成控制箱具有过压保护、配备散热设备或升温设备。

14.远程集中管理

后台维护平台可对前端设备进行异地远程统一管理，便于后期维护。

15.视频接入

本系统支持所有进出通道的实时视频接入。

第二章 系统概述

2.1系统概述

无感门禁式定员系统采用无障碍智能化门禁技术，是一套可对企业危险作业场所进行人员进出数量统计、工房人数统计、人员身份识别、满员提示、超员报警以及对人员身份信息、工房报警信息自动记录的智能化系统。本系统主要应用于生产工房，采用智能视频分析技术实施。

本系统通过人脸比对分析技术，可以准确判断工房内工作人员的数量、进出方向，并记录人员的信息。每个工房预设定员人数警戒值，当场内人数达到预设的警戒值时，系统自动发出预警信号，实现生产线超员报警，提示工作人员及时处置和加以控制。系统可联动监控系统、对讲系统、显示屏等辅助设备，实现对报警信息的处理和报警信息的记录。本系统可实现数据远程报送，协助上级管理部门对生产线的安全管理。

本系统视频以支持Onvif Profile S标准，接入工厂原视频存储系统进行存储。

2.2系统架构

无感门禁式定员系统包括：微型超脑摄像机、控制箱、工控机、语音报警喇叭、三色报警灯、显示屏、对讲机、服务器和定员系统软件。前端设备通过网络与服务器之间采用通讯。

无感门禁式定员系统各模块功能如下：

微型超脑摄像机：用于抓拍人员、车辆出入时的现场实时照片，并将人脸识别结果、车牌识别结果传至服务器；用于对进出人员及车辆进行计数及管控；

语音报警喇叭：用于播报报警语音；

三色报警灯：用于对进入现场的人员状态进行灯光提示，

A红色：非法闯入，工房超员

B黄色：工房满员

C绿色：正常进入

对讲机：用于管理中心与前端通道之间的语音通信

控制箱：用于为前端设备供电、供网、接受服务器发送的报警信号并输出报警指令给语音报警喇叭或三色报警灯；

工控机：用于运行前端实时数据软件，并可作为网络检修节点；

显示屏：用于显示前端通道实时数据；

服务器：用于分析、计算、存储前端数据设备采集的数据，并向前端设备发送报警指令。

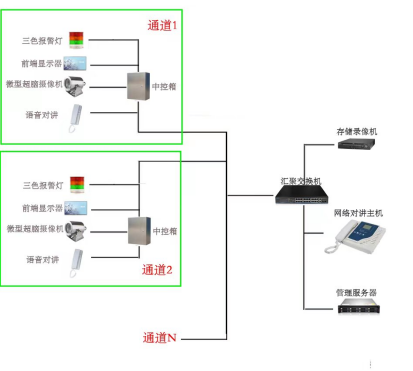

无感门禁式定员系统拓扑图

2.3工作机制

正常情况：微型超脑摄像机抓拍人员照片或识别车牌结果进行比对，并将比对结果上传到管理中心，管理中心将信息存储到实时采集数据库表，软件将人数、车辆进行累加或减少，并与预先设定人数、车辆比对判断出正常进入、满员、超员状态，管理中心内的网页同步更新数据信息，并通过HTTP服务进行网页发布，同时向前端设备发送语音提示或灯光提示并在显示屏上显示当前状态。

异常情况：

人脸库未注册人员：微型超脑摄像机抓拍照片并进行比对，将比对结果上传到管理中心，管理中心将上传到信息存储到实时采集数据库表，将抓拍图片和本机人脸库比对，若进入人员不在人脸库内，前端语音报警非法闯入，在管理中心提示入侵报警，操作人员核对现场情况后在定员系统页面进行消警操作。

无感门禁式定员系统工作原理图

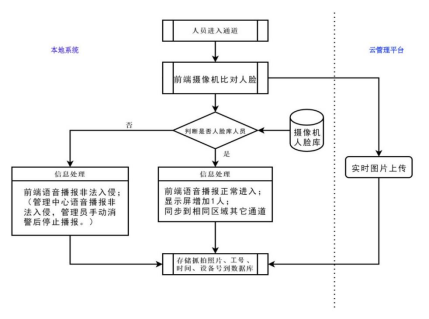

1.人员进入工房

进入工房前前需注册人脸信息，否则会判断为非法闯入

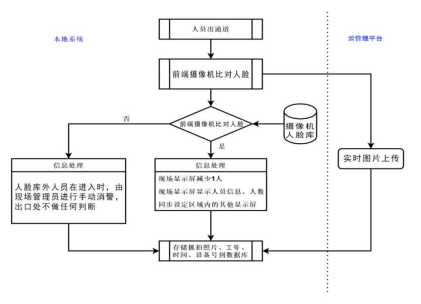

2.人员出工房

第三章 设备介绍

无感式门禁定员系统主要包括：前端检测设备、传输设备、控制/管理设备、显示/记录设备以及定员系统软件等，

系统各部分介绍如下：

3.1微型超脑摄像机

         视频分析功能介绍

支持人脸抓拍、人脸识别、人体抓拍、机动车抓拍、非机动车抓拍，车牌识别等多种AI智能算法。

人脸抓拍：支持对运动人脸进行检测、抓拍、评分、筛选，输出最优的人脸抓图，支持人脸属性分析，可输出人脸属性(性别、眼镜、头发、帽子等)

人体检测：可输出上衣颜色、裤子颜色、头发、帽子、是否背包、是否奔跑、是否打电话、是否摔倒、是否吸烟，是否看手机等多种属性

机动车抓拍:可输出车辆属性：车型(小轿车、SUV车、面包车、皮卡车、卡车、巴士车)、车身颜色、车牌信息(类型、号码、颜色)等。

非机动车抓拍:可输出属性：非机动车类型(自行车、电动车、摩托车、三轮车)

通用功能介绍

采用索尼500万高性能1/2.7英寸CMOS图像传感器，低照度优秀，解析度高

支持ABF 辅助聚焦功能

500万像素分辨率抓拍

支持Smart H.265/H.264M智能编码，ROI区域增强，适用不同带宽和存储环境

支持宽动态，3D降噪，强光抑制，背光补偿，适用不同监控环境

支持Onvif Profile S标准

支持GB/T28181-2016、GA/T1400视频图库等国家标准

支持最大128G Micro SD卡

支持报警1进1出，音频1进1出

支持DC12V/POE供电方式，宽压设计，方便工程安装

IP67防护等级，防浪涌，防静电，防雷设计

选配：音频输入、报警输入、SD卡存储、RS485、USB口扩展等功能。

3.2显示屏

3.3集中控制箱（集成供电，联网）

内部集成：主空开、分路独立空开、数显过压保护器、模块化电源、网络控制器、交换机

3.4语音报警喇叭

主要功能：

支持七路语音输入

支持自定义语音

支持高、低电平两种输入方式

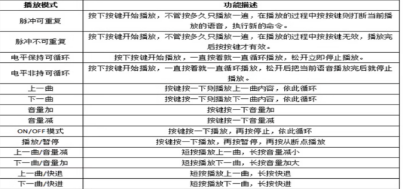

播放模式如下：

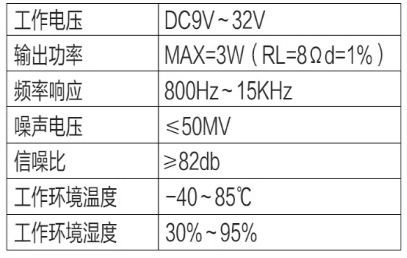

性能参数

3.5语音对讲

对讲分机                    对讲管理中心

对讲分机

1.外壳采用高档铝拉丝面板，可明装或者嵌入墙壁暗装；

2.单键呼叫(设定呼叫目标)，实现全双工对讲；

3.内置2W扬声器和话筒咪头，免提通话和接收广播；

4.带1路报警输出，可控制门锁、道闸、警灯；

5.全金属外壳，防护等级IP54，防风防尘，坚固耐用；

6.带防刺戳保护装置和专用螺丝，防范人为破坏；

7.支持DC12V/1A供电，支持标准POE供电；

8.标准RJ45接口，有网络即可接入，支持跨网段和跨路由；

对讲管理中心

1.采用Vxworks操作系统，多达4条线路，人体工程学按键；

2.大屏幕点阵液晶显示屏和软键使用户更容易使用；

3.拥有8个可编程功能键，定义多种功能（带双色LED灯）；

4.配置HD手柄，高清语音，支持免提对讲；

5.免提全双工，支持回声消除，背景噪音抑制，舒适噪音产生；

6.支持多点呼叫，支持一键呼叫，支持快速拨号；

7.远程控制功能，能实 现远程灯光电锁、报警、控制等功能

8.赠送适配器，支持标准POE供电

9.有网络地方即可接入，支持跨网段和跨路由；

3.6服务器

处理器：配置Intel至强四核 E-2224主频3.4GHZ，L3 8IB

内存：配置32G纯ECCDDR4服务器专用内存(能够实现错误检查和纠正技术)

硬盘：配置2块240G固态硬盘+2块2TB SATA企业级热插拔硬盘(带磁盘阵列数据备份功能)

阵列卡：配置12GB SATA\SAS阵列卡，支持RAID01510

安全：配置服务器数据安全自我防御保护系统V10

电源：配置80plus 金牌热插拔冗余电源模块 满配散热系统

配件：USB键盘鼠标

网卡：双口千兆以太网，1个独立管理口

管理：英特尔@Active anagement Technology(AMT)提供了简便易用的行业标准管理工具，可帮助轻松完成监控、更新和修复工作

接口：2个前置USB 3.1 G1端口;2个后置USB3.1G1端口和2个后置USB 2.0端口;1个串行端口;2个DisplayPort端口;1个音频输出端口

3.7软件平台

无感门禁式定员系统软件是整个系统的管理核心，用于系统设备的管理和信息的存储。本系统采用B/S架构，SQL数据库，部分软件界面：

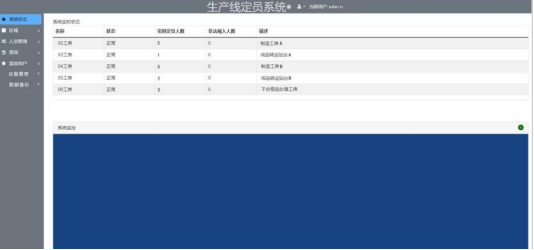

管理中心：实时状态总览

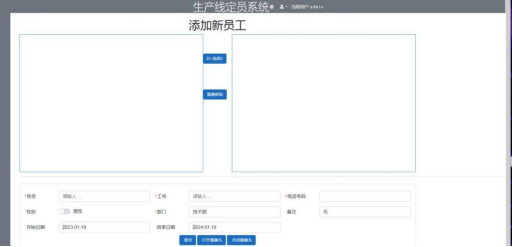

管理中心：员工添加

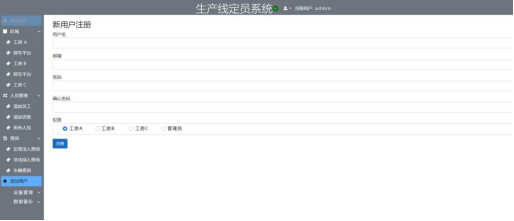

管理中心：用户添加

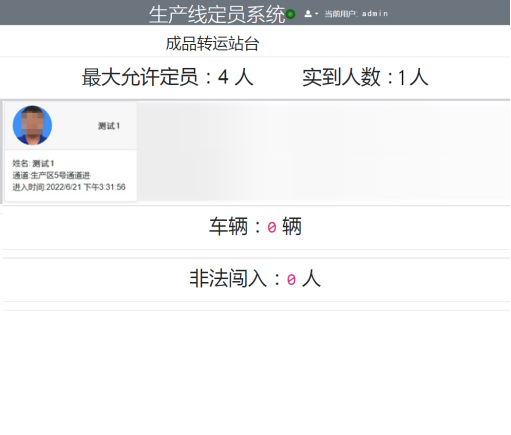

前端展示：实时定员状态

第四章 系统优势

无感式门禁定员系统综合采用智能视频分析等技术，可对生产线工房和厂区实现人数控制与安防监控，具有降低事故发生可能性、减少人员伤害范围，控制事故等级等作用。本系统的优势具体体现在以下几个方面：

l 符合行业标准和规范

本系统依据（兵 质安字[2023]67 号）的相关要求等相关文件要求并根据军工行业的具体情况研制，具有极强的针对性和专业性，符合军工行业现行标准规范和监管要求。

l 高度集成化设计

本系统声光报警器、数据处理器、LED显示屏、微型超脑摄像机、对讲机模块、控制主机和定员系统软件等于一体。各部分即可统一工作，亦可根据需求选择部分模块，具备完善的功能体系。

l 系统功能完善

本系统可对企业危险作业场所进行人员进出数量统计、工房人数统计、人员身份识别、满员提示、超员报警以及对人员身份信息、工房报警信息自动记录。兼容视频监控和语音对讲，可满足企业全方位的需求。

l 设备性能安全质量稳定

本系统充分考虑军工行业特点，所选择的设备必须满足行业要求和防护要求，并经过长时间的实际测试，具有极高的安全性与稳定性，可确保长期、稳定运行。

本系统与市面同类产品功能对比
